免疫染色画像の読み方

この記事で学ぶこと

  • 免疫染色画像でシグナルの場所と強さを区別して読める
  • 対照、チャンネル、撮影条件を確認する理由を説明できる
  • 代表画像と定量結果をセットで見る習慣を持てる

免疫染色画像は、特定のタンパク質が細胞や組織のどこに見えるかを読むFigureです。蛍光や発色の位置から、局在や発現の違いを考えるために使われます。

読むときは、きれいに光っているかだけを見ません。どの場所に、どの条件で、対照と比べてどう見えるかを確認します。

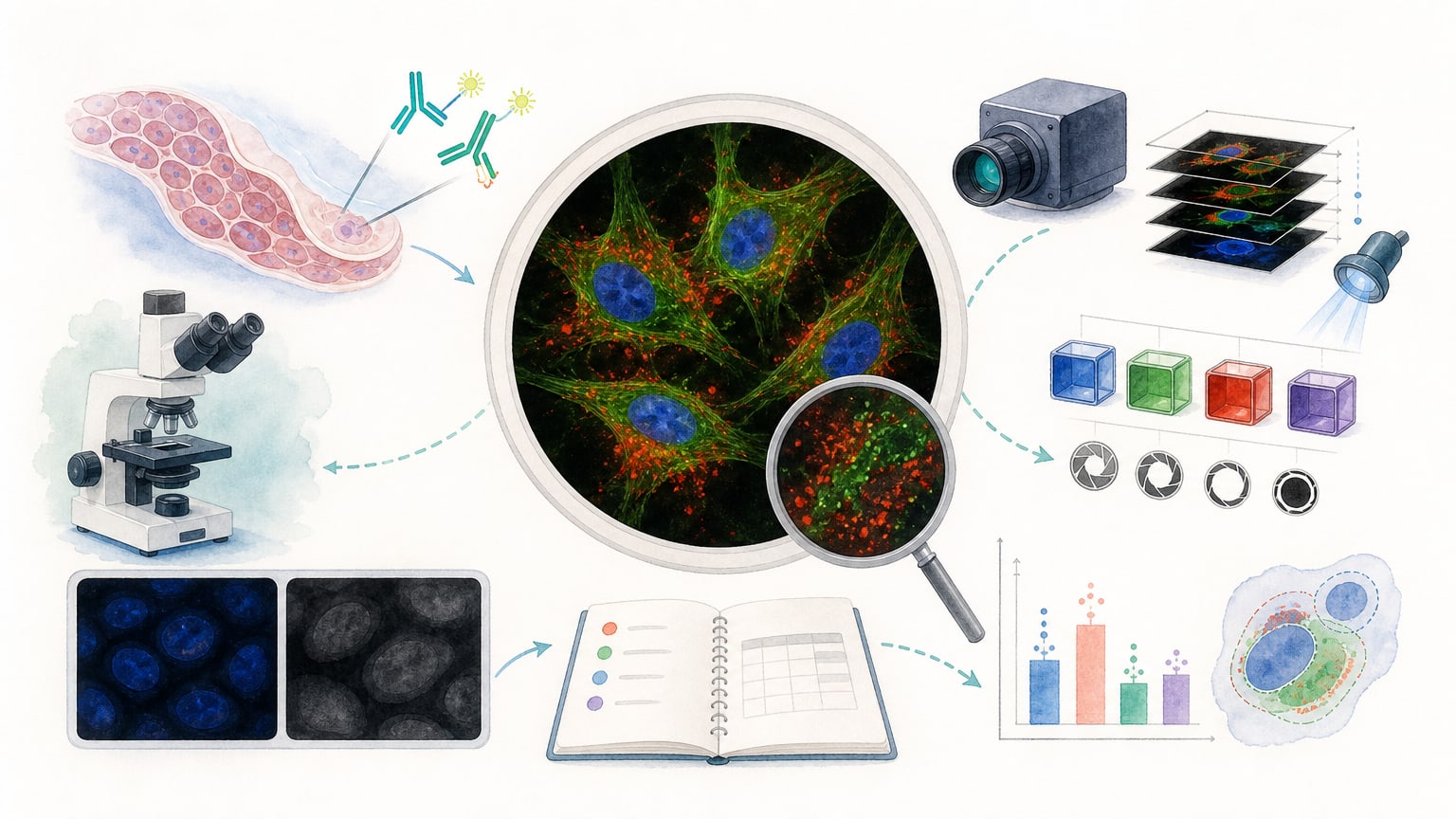

免疫染色画像で細胞内の蛍光シグナルの局在と定量を確認する概念図
免疫染色画像はシグナルの場所と条件を読む 色の意味、局在、対照、撮影条件、定量方法をFigure legendとMethodsで確認します。

このFigureで何を見るか

Section titled “このFigureで何を見るか”

このFigureでは、シグナルの場所、強さ、細胞内局在、対照、撮影条件を確認します。見た目の明るさだけでなく、背景シグナルや定量方法も合わせて読みます。

図の構成要素

Section titled “図の構成要素”
  • チャネル: DAPI、標的タンパク質、細胞骨格マーカーなど、色が何を示すか。
  • スケールバー: 細胞や構造の大きさを読む基準です。
  • 対照: 抗体なし、二次抗体のみ、ノックダウン、既知陽性条件など。
  • 代表画像: 画像が一例か、複数サンプルの傾向を代表しているかを確認します。
  • 定量: 蛍光強度、陽性細胞率、共局在などが別パネルに出ることがあります。

読む順番

Section titled “読む順番”
  1. 色とチャネルが何を示すかをFigure legendで確認します。
  2. スケールバーと倍率を見て、細胞内か組織内かを把握します。
  3. 対照画像と比べて、背景や非特異的シグナルを確認します。
  4. 局在、強度、陽性率のどれを主張しているかを分けます。
  5. 定量グラフ、n数、撮影条件があるか確認します。

前提に戻る

Section titled “前提に戻る”

実験の原理は免疫染色とは何かで確認します。画像の代表性を考えるときは、顕微鏡画像の読み方とFigure legendの読み方に戻ります。

よくある誤解

Section titled “よくある誤解”
  • 明るい画像を、必ず強い発現と読む。
  • スケールバーや撮影条件を確認しない。
  • 対照を見ずに、シグナルが特異的だと判断する。
  • 代表画像だけで、群全体の傾向を決める。
確認問題

読み終えた内容を、1問ずつ選択式で確認します。

未回答

4問 最高記録なし 復習なし

確認問題

確認問題

1/4
