顕微鏡画像の読み方
この記事で学ぶこと
- 顕微鏡画像でスケールバーと倍率を確認できる
- 代表画像と定量結果を分けて読める
- 画像から言えることと言えないことを区別できる

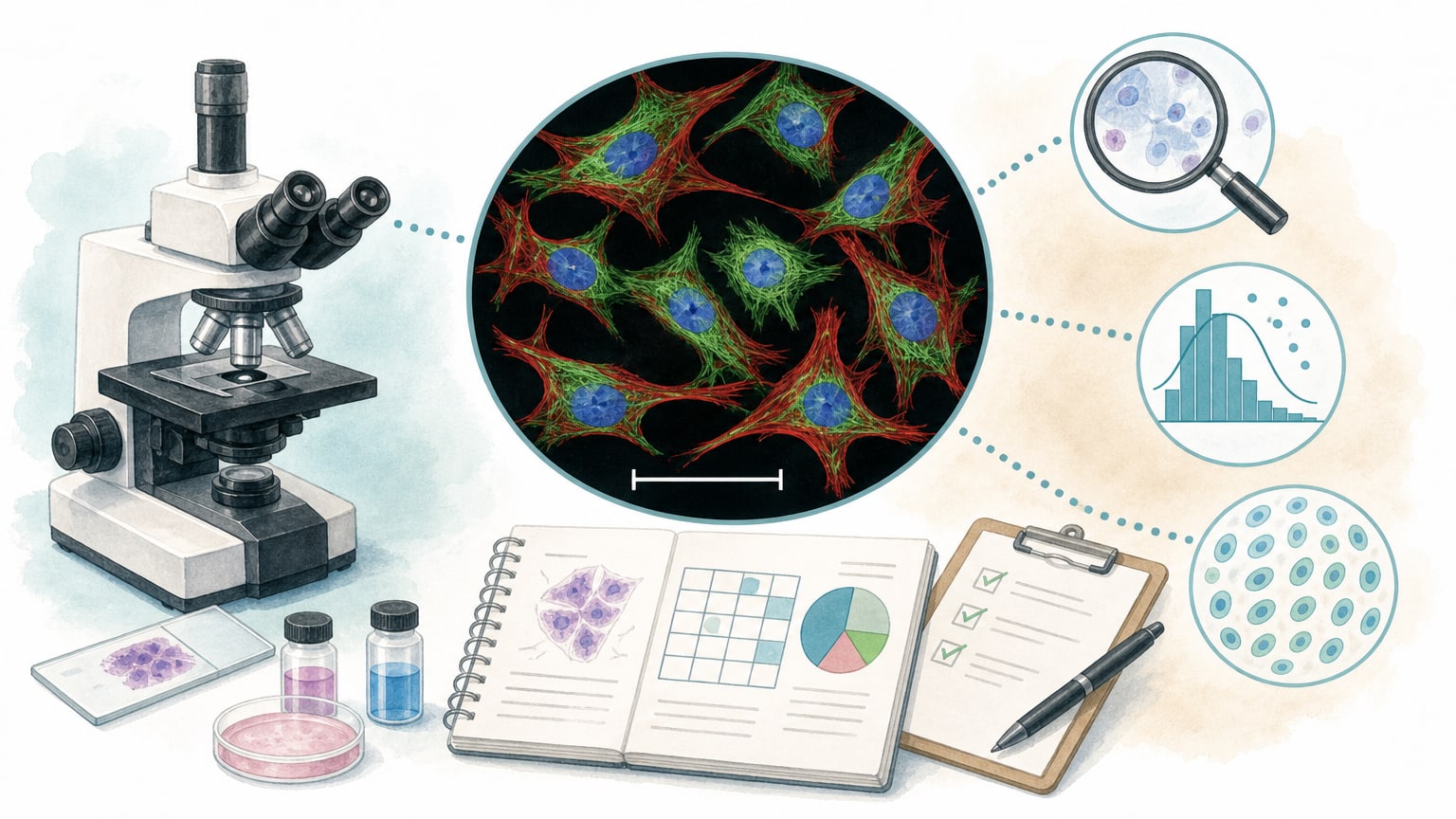

顕微鏡画像は、細胞や組織の形、位置、分布を示すFigureです。見た目の印象から多くの情報を得られますが、画像だけで結論が決まるわけではありません。
読むときは、スケール、条件、対照、定量結果を合わせて確認します。その画像が何を代表しているのかを意識すると、印象だけに引っ張られにくくなります。
このFigureで何を見るか
Section titled “このFigureで何を見るか”このFigureでは、スケール、倍率、染色やチャネル、代表性、定量結果との対応を確認します。画像は強い印象を与えますが、論文の主張を支えるには対照や定量も必要です。
図の構成要素
Section titled “図の構成要素”- スケールバー: 細胞や構造の大きさを読むための基準です。
- 倍率と視野: どの範囲を見ているか、拡大画像か全体像かを確認します。
- 色やチャネル: どの染色、マーカー、構造を示すかを読みます。
- 条件ラベル: control、treated、mutantなど、どの条件の画像か。
- 定量パネル: 画像の傾向が数値として示されているかを確認します。
- 画像が何のサンプルや細胞を示しているか確認します。
- スケールバー、倍率、チャネルを確認します。
- 対照と処理群を並べて、差の方向を見ます。
- 代表画像か、複数例の一部かをFigure legendで確認します。
- 定量グラフ、n数、撮影条件と対応づけます。
細胞や組織の基本を確認したいときは、細胞とは何かに戻ります。蛍光画像を読む場合は免疫染色画像の読み方と合わせると、対照やチャネルの意味を整理できます。
よくある誤解
Section titled “よくある誤解”- 1枚の画像を、すべてのサンプルの代表だと決めつける。
- スケールバーを見ずに、大きさや距離を直感で読む。
- 画像の明るさを、撮影条件の影響を考えずに比較する。
- 定量結果と対応づけず、画像の印象だけで結論を決める。
