Figure legendの読み方
この記事で学ぶこと
- Figure legendで実験条件、n数、統計表示を探せる
- 図だけでは分からない前提を本文やMethodsに戻して確認できる
- エラーバーやp値の定義を読み間違えにくくする
Figure legend（図の説明文）は、Figureの横や下に置かれる短い説明です。図だけでは分からない実験条件、サンプル数、統計検定、エラーバーの意味などが書かれています。

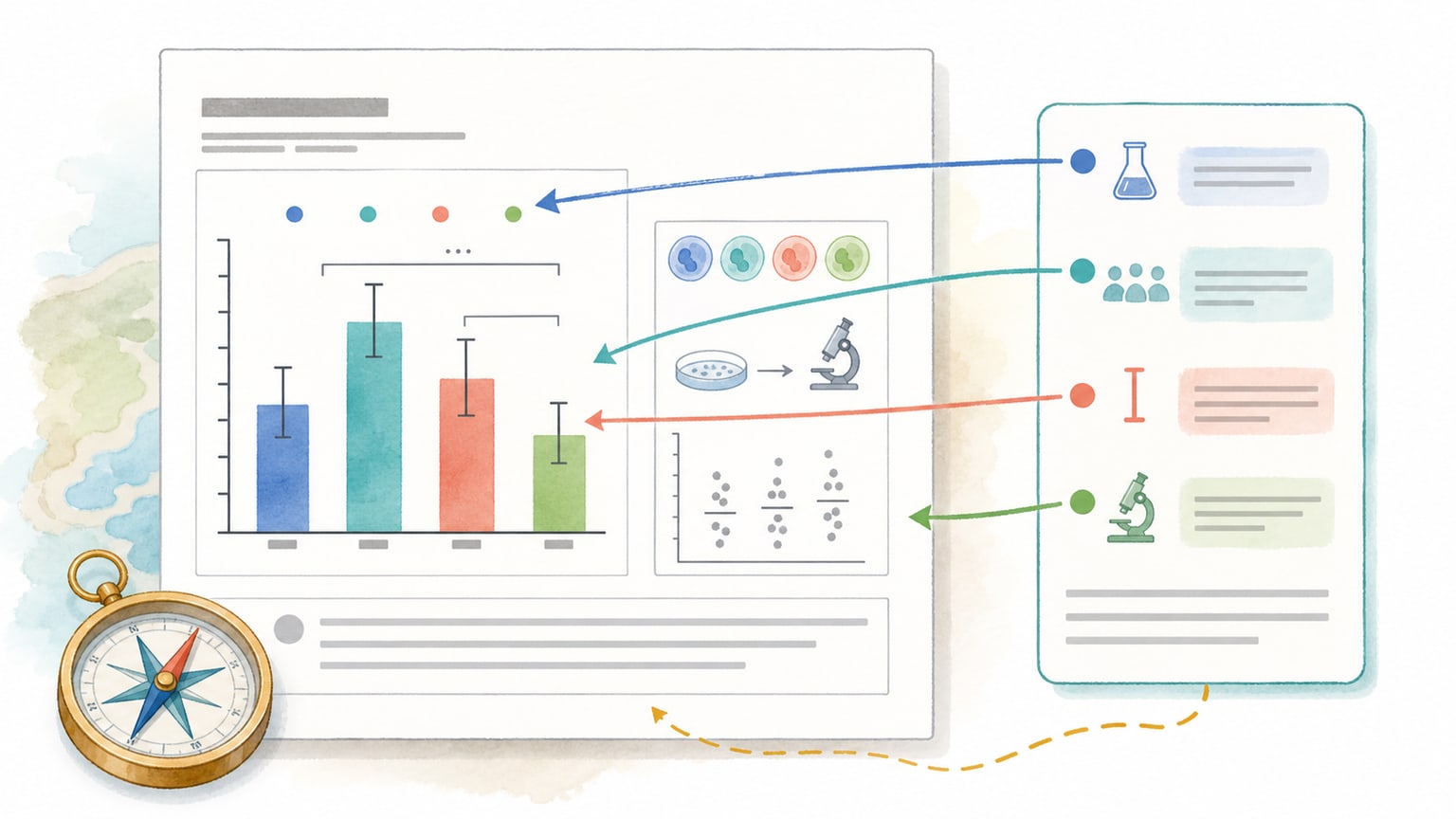

Figureを見るときは、legendを図の読み方を案内する地図として使います。図を見る前に前提をつかみ、見たあとに条件や統計表示を確かめ、迷ったときは本文やMethodsへ戻ります。
この文章で何を見るか
Section titled “この文章で何を見るか”この文章では、図に示されたデータが「何を、どの条件で、どのように測った結果なのか」を確認します。パネル、測定対象、条件、n数、統計表示、補足情報の場所を拾うのが主な目的です。
たとえば、棒グラフだけを見ると条件Aと条件Bの差は分かっても、細胞種、処理時間、濃度、反復数、エラーバーの定義は分からないことがあります。Figure legendを読むことで、図の見た目を実験の文脈に戻して理解できます。
論文によっては、Figure legendに詳しい方法が書かれ、細かい実験手順はMethodsに分けて書かれます。Figure legendだけで分からないときは、本文とMethodsも合わせて確認します。
まず確認する項目
Section titled “まず確認する項目”最初に、次の項目を探します。
- 図のパネル: Figure 1A、Figure 1Bなど、どの説明がどのパネルに対応するか。
- 測定対象: 遺伝子発現、タンパク質量、細胞数、蛍光強度など、何を測ったか。
- 比較している条件: control、treated、knockdown、time pointなど、何と何を比べているか。
- サンプルの種類: 細胞株、組織、個体、患者由来サンプル、公開データなど。
- 表示方法: 平均、中央値、fold change、z-score、正規化値など。
- 補足の場所: Methods、補足Figure、Source Dataに追加情報がないか。
特に複数パネルのFigureでは、A、B、Cの説明を取り違えないことが大切です。
- Figure全体のタイトルや最初の文から、何を示す図かを確認します。
- パネル名を追い、A、B、Cなどの説明を図中の場所と対応づけます。
- 測定対象、サンプル、条件、処理時間、単位を拾います。
- n数、反復の種類、統計検定、エラーバーの定義を確認します。
- 分からない条件や手順は、MethodsやSupplementary informationに戻ります。
実験条件の読み方
Section titled “実験条件の読み方”実験条件では、「どの条件が基準で、何を変えた実験か」を確認します。
よく出てくる条件には、control（対照）、vehicle（溶媒対照）、treated（処理あり）、mock（模擬処理）、wild type（野生型）、mutant（変異体）、knockdown（発現低下）、overexpression（過剰発現）などがあります。
読むときは、次の順番で整理すると迷いにくくなります。
- 基準条件がどれかを確認します。
- 変えた要因が何かを確認します。薬剤、遺伝子、時間、濃度、細胞種などです。
- 時間や濃度の単位を確認します。
- Figure内のラベルとlegendの説明が対応しているかを確認します。
たとえば「cells were treated with 10 ng/mL X for 24 h」とあれば、薬剤や刺激Xを10 ng/mLで24時間処理した条件だと読めます。図の差を見る前に、何を変えた結果なのかを押さえます。
n数・反復・統計検定の読み方
Section titled “n数・反復・統計検定の読み方”n数は、データの数やサンプル数を示す重要な情報です。ただし、nが何を数えているかはFigure legendで確認する必要があります。
- biological replicates（生物学的反復）: 独立したサンプル、個体、培養、実験日に由来する反復です。
- technical replicates（技術的反復）: 同じサンプルを複数回測った反復です。
- independent experiments（独立実験）: 別々に行った実験の回数を示します。
- cells counted（カウントした細胞数）: 細胞数としてのnであり、独立サンプル数とは別の場合があります。
統計検定では、どの検定を使ったか、どの群どうしを比較したか、多重検定補正をしたかを確認します。t-test、ANOVA、Mann-Whitney test、Wilcoxon test、adjusted p-valueなどの語が手がかりになります。
nが大きく見えても、同じサンプル内の細胞を多数数えただけの場合、独立した生物学的反復が多いとは限りません。Figure legendに「n = 3 independent experiments」などとあるかを探します。
エラーバーやp値の定義を探す
Section titled “エラーバーやp値の定義を探す”エラーバーは、ばらつきや推定の不確かさを示します。ただし、同じ形でも意味は論文によって異なります。
Figure legendでは、次の表現を探します。
- mean ± SD: 平均 ± 標準偏差です。データのばらつきを表します。
- mean ± SEM: 平均 ± 標準誤差です。平均値の推定の不確かさを表します。
- 95% CI: 95%信頼区間です。
- box plotの定義: 中央値、四分位範囲、ひげ、外れ値の扱いを確認します。
- p値やアスタリスク:
* p < 0.05、** p < 0.01など、記号の意味を確認します。 - ns: not significantの略で、統計的に有意とはいえないことを示す場合があります。
アスタリスクがあるときは、どの2群の比較に対する記号なのかを確認します。棒の上に線がある場合は線で結ばれた群、Figure legendに説明がある場合はその記述に従います。
Figure legendで読める情報には限りがあります。条件や統計表示が曖昧なときは、本文とMethodsに戻って確認します。
- 実験手順や解析条件はMethodsの読み方で確認します。
- FigureがResults本文のどの主張を支えているかはResultsの読み方で確認します。
- エラーバーやp値の表示はエラーバーの読み方とp値とは何かに戻ります。
- 複数パネルの対応が分かりにくい場合は複数パネルFigureの読み方で整理します。
よくある誤解
Section titled “よくある誤解”- Figure legendは飾りではありません。図の意味を決める条件、n数、統計の情報が含まれます。
- n数が大きいほど必ず信頼できる、とは限りません。nが細胞数なのか、独立サンプル数なのかで意味が変わります。
- エラーバーは常に標準偏差とは限りません。SD、SEM、信頼区間のどれかを確認します。
- p値のアスタリスクだけで、効果の大きさや生物学的な重要性は判断できません。
- Figure legendに書かれていない情報は、MethodsやSupplementary informationに分かれていることがあります。
