棒グラフの読み方
この記事で学ぶこと
- 棒グラフで平均、ばらつき、点、n数をセットで確認できる
- エラーバーやp値だけで結論を急がない読み方を説明できる
- 棒グラフをFigure legendと統計の前提に戻して読める
棒グラフ（bar plot）は、条件ごとの測定値を比較するときによく使われるFigureです。見た目はシンプルですが、多くの場合、棒の高さはデータ全体ではなく平均などの要約値を表しています。
読むときは、棒の高さだけで結論を急がず、エラーバー、点、n数、統計表示を合わせて確認します。ばらつきやサンプル数を見ることで、差の見た目をより慎重に解釈できます。
このFigureで何を見るか
Section titled “このFigureで何を見るか”このFigureでは、条件間で測定値がどのくらい違うか、ばらつきはどの程度あるか、その差が実験の目的に照らして意味を持ちそうかを見ます。
たとえば、遺伝子発現量、タンパク質量、細胞数、生存率、蛍光強度などの比較で使われます。関連する基礎として、遺伝子発現とは何かを合わせて読むと理解しやすくなります。

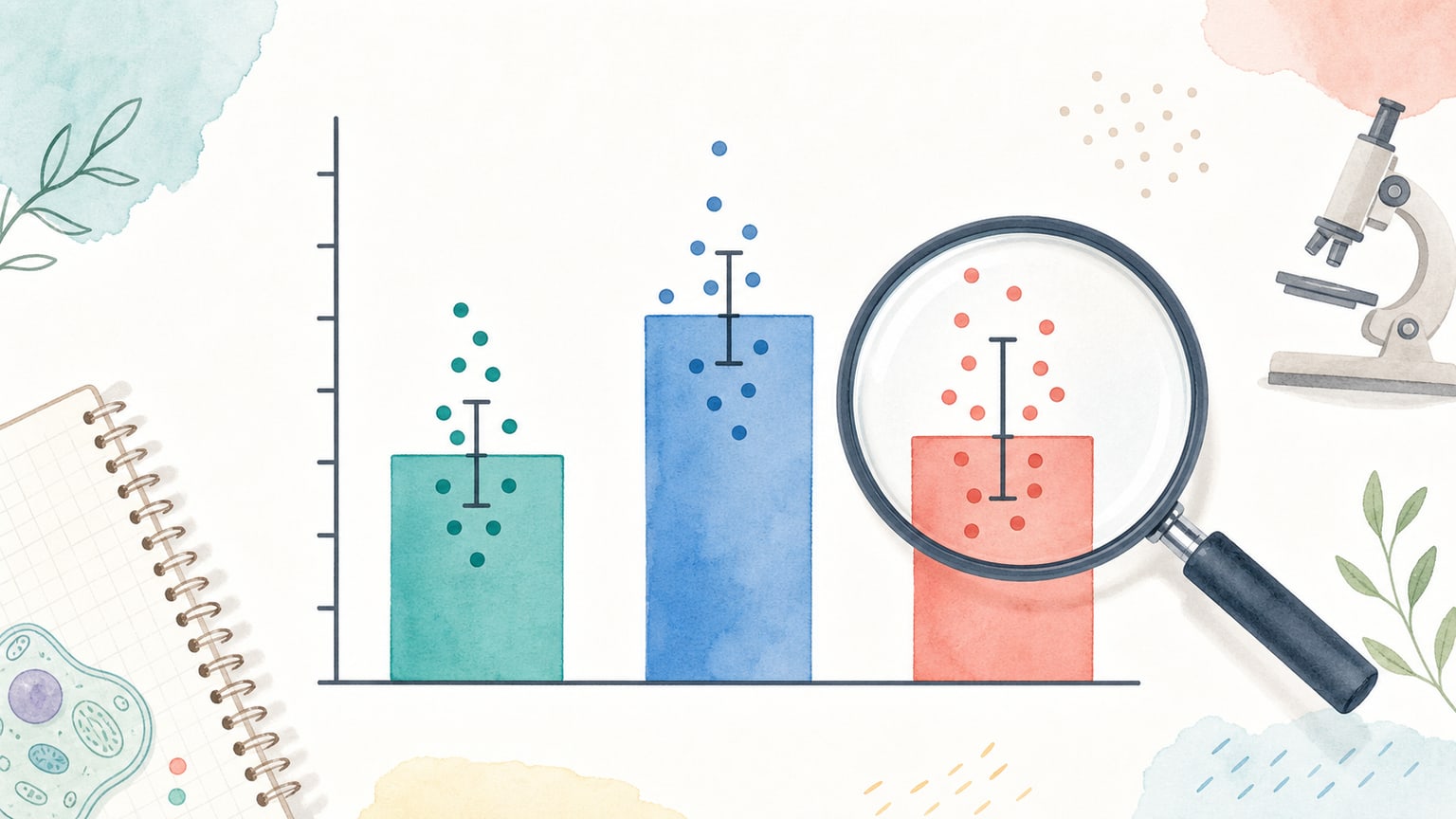

図の構成要素
Section titled “図の構成要素”- 横軸: 条件、群、処理、時間点などを表します。
- 縦軸: 測定値を表します。単位、正規化の有無、対数表示かどうかを確認します。
- 棒の高さ: 多くの場合は平均値です。ただし、中央値や代表値の場合もあります。
- エラーバー: 標準偏差、標準誤差、信頼区間などを表します。凡例やFigure legendで定義を確認します。
- 点: 個々のサンプルや反復を表すことがあります。点が表示されている図では、棒よりも点の分布を重視します。
- アスタリスクやp値: 統計検定の結果です。どの群どうしを比較したかを確認します。
- 何を測っているかを縦軸のラベルで確認します。
- どの条件を比べているかを横軸で確認します。
- 棒の高さで全体の傾向をつかみます。
- エラーバーと点を見て、ばらつきや外れ値を確認します。
- n数、反復の種類、生物学的反復か技術的反復かをFigure legendで確認します。
- 統計表示がある場合は、検定方法と比較対象を確認します。
棒グラフは読みやすく見えますが、平均値だけでは分布や不確かさが隠れます。迷ったら、棒の高さを読む前提に戻ります。
- エラーバーの意味はエラーバーの読み方で確認します。
- 平均と中央値の違いは平均と中央値に戻ります。
- n数や反復の意味は生物学的反復と技術的反復で確認します。
- 図に出ていない条件や統計検定はFigure legendの読み方で探します。
よくある誤解
Section titled “よくある誤解”- 棒が高いほど必ず重要、とは限りません。差の大きさ、ばらつき、測定の文脈を合わせて考えます。
- アスタリスクがあるだけで生物学的に重要とは限りません。p値は偶然では説明しにくいかを示す手がかりであり、効果の大きさそのものではありません。
- エラーバーが重なっているかどうかだけで有意差を判断することはできません。
- n数が小さい図では、平均値が少数の点に強く左右されることがあります。
関連する実験・解析
Section titled “関連する実験・解析”- qPCRやRNA-seq後の遺伝子発現量比較
- Western blotのバンド強度の定量
- 細胞数、蛍光強度、酵素活性などの定量実験
- RNA-seqとは何か
- 差次的発現解析とは何か
