複数パネルFigureの読み方
この記事で学ぶこと
- 複数パネルFigureを読む順番を説明できる
- 各パネルが示す役割を区別できる
- 1つのパネルだけで結論を急がない読み方を身につける

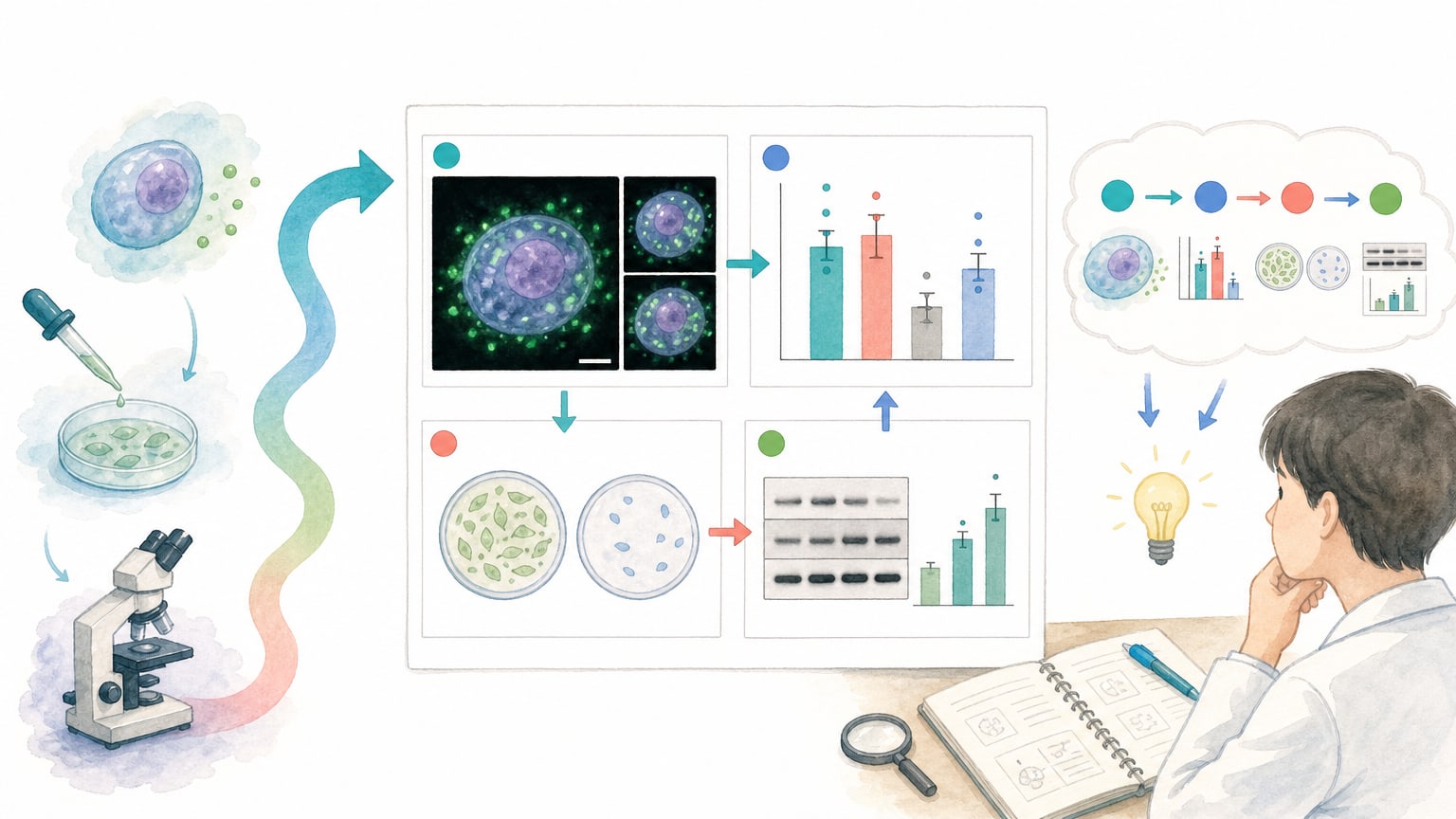

複数パネルFigureは、1枚の図の中で実験の流れ、代表画像、定量結果、追加検証を組み合わせて示すFigureです。A、B、Cのようなパネルが、それぞれ別の役割を持っています。
読むときは、最初に図全体が答えようとしている問いをつかみます。そのあとで、各パネルが「観察」「定量」「対照」「追加検証」のどれを担っているかを分けて確認します。
このFigureで何を見るか
Section titled “このFigureで何を見るか”このFigureでは、各パネルが単独で何を示すかだけでなく、A、B、C、Dが組み合わさってどの主張を支えているかを見ます。代表画像、定量グラフ、対照、追加検証が分担して置かれることが多いです。
図の構成要素
Section titled “図の構成要素”- パネル記号: A、B、Cなどの記号とFigure legendの説明を対応づけます。
- 実験デザイン: 条件、時間、処理、サンプルの違いがどのパネルにあるかを見ます。
- 代表画像: 顕微鏡画像やブロットなど、例として示された画像です。
- 定量結果: 平均、分布、エラーバー、統計表示が主張を支えるか確認します。
- 追加検証: 別手法、別条件、補足Figureが同じ方向を示すかを見ます。
- Figure legendの冒頭とResults本文から、このFigure全体の問いを確認します。
- 各パネルを「デザイン」「観察」「定量」「対照」「検証」に分類します。
- 代表画像と定量グラフが同じ主張を支えているか見ます。
- 対照、反復、統計表示がどのパネルで示されているか確認します。
- 1つのパネルから言えることと、全体で初めて言えることを分けます。
複数パネルFigureでは、Figure legendの読み方とResultsの読み方が土台になります。対照や反復が別パネルに置かれることも多いため、対照群と生物学的反復と技術的反復も確認します。
よくある誤解
Section titled “よくある誤解”- Aパネルだけを見て、Figure全体の結論を決めてしまう。
- 代表画像と定量グラフの役割を区別しない。
- パネルの順番が、必ずしも実験の時間順だと思い込む。
- 補足Figureに重要な対照がある可能性を見落とす。
確認問題
読み終えた内容を、1問ずつ選択式で確認します。
