Figureから論文を読む方法

この記事で学ぶこと

  • Figureを入口に論文の主張を追える
  • Figure legend、Results、Methodsを行き来できる
  • 見た目の印象だけで結論を決めない読み方を身につける

Figure first readingは、Figureを先に見て、論文がどんな証拠を出しているかをつかんでから本文に戻る読み方です。

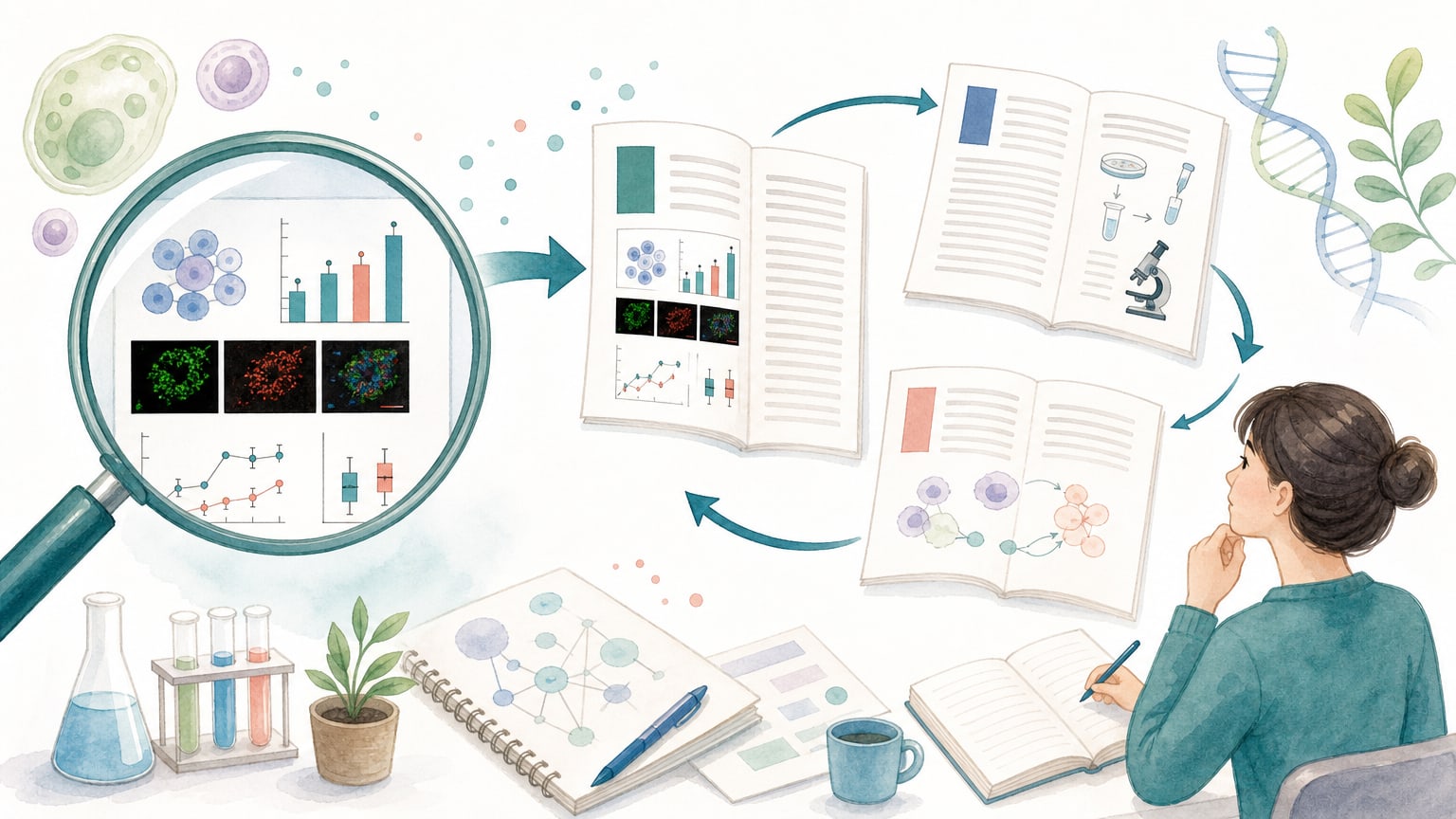

Figureを入口にしてFigure legend、Results、Methods、Discussionへ戻る読み方の概念図
Figureから入り、本文に戻って根拠を確認する Figureの印象を出発点にしつつ、legend、Results、Methodsで条件と解釈を確認します。

生命科学論文では、Figureが研究結果の中心になることがよくあります。Figureを先に眺めると、どんな実験や解析が行われ、どの結果が主張の中心なのかを把握しやすくなります。

ただし、Figureだけを見て結論を決める読み方ではありません。Figureを見たら、Figure legendで条件や反復を確認し、Results本文で著者がどう説明しているかを読み、必要に応じてMethodsでサンプルや解析条件を確かめます。

最初は、各Figureに一言メモをつけると読みやすくなります。「何を測った図か」「何を比較した図か」「この図から直接言えることは何か」を短く書きます。

Figureから読む手順

Section titled “Figureから読む手順”
  1. Figure全体を見て、画像、グラフ、表、模式図のどれが中心かを確認します。
  2. 各パネルで、何を測り、何と何を比較しているかを一言で書きます。
  3. Figure legendで条件、記号、n数、統計表示を確認します。
  4. Results本文へ戻り、著者がそのFigureをどう説明しているかを読みます。
  5. Methodsへ戻り、サンプル、測定方法、解析条件を確認します。
  6. Discussionでは、そのFigureから直接言えることより広く解釈していないかを見ます。

Figureメモの型

Section titled “Figureメモの型”
メモ項目書くこと
測ったものRNA量、タンパク質量、細胞数、局在、変異など
比較した条件処理あり/なし、野生型/変異体、疾患/対照など
直接言えること図から観察できる差、傾向、ばらつき
Methods確認事項サンプル、対照、反復、正規化、統計、画像処理
まだ言えないこと因果、一般化、機序、臨床的な意味など

よくある誤解

Section titled “よくある誤解”
  • Figureだけを見れば論文全体が分かると思う。
  • 見た目の差を、条件や統計表示を確認せずに結論にする。
  • Figure legendを読まずに、軸やサンプル数を推測する。
  • Methodsを確認せず、測定や解析の前提を見落とす。
