Lollipop plotの読み方
この記事で学ぶこと
- Lollipop plotで横軸の位置と表示対象を確認できる
- 丸の大きさや高さが何を表すかを区別できる
- 変異の集中を機能や原因として断定しない読み方を説明できる

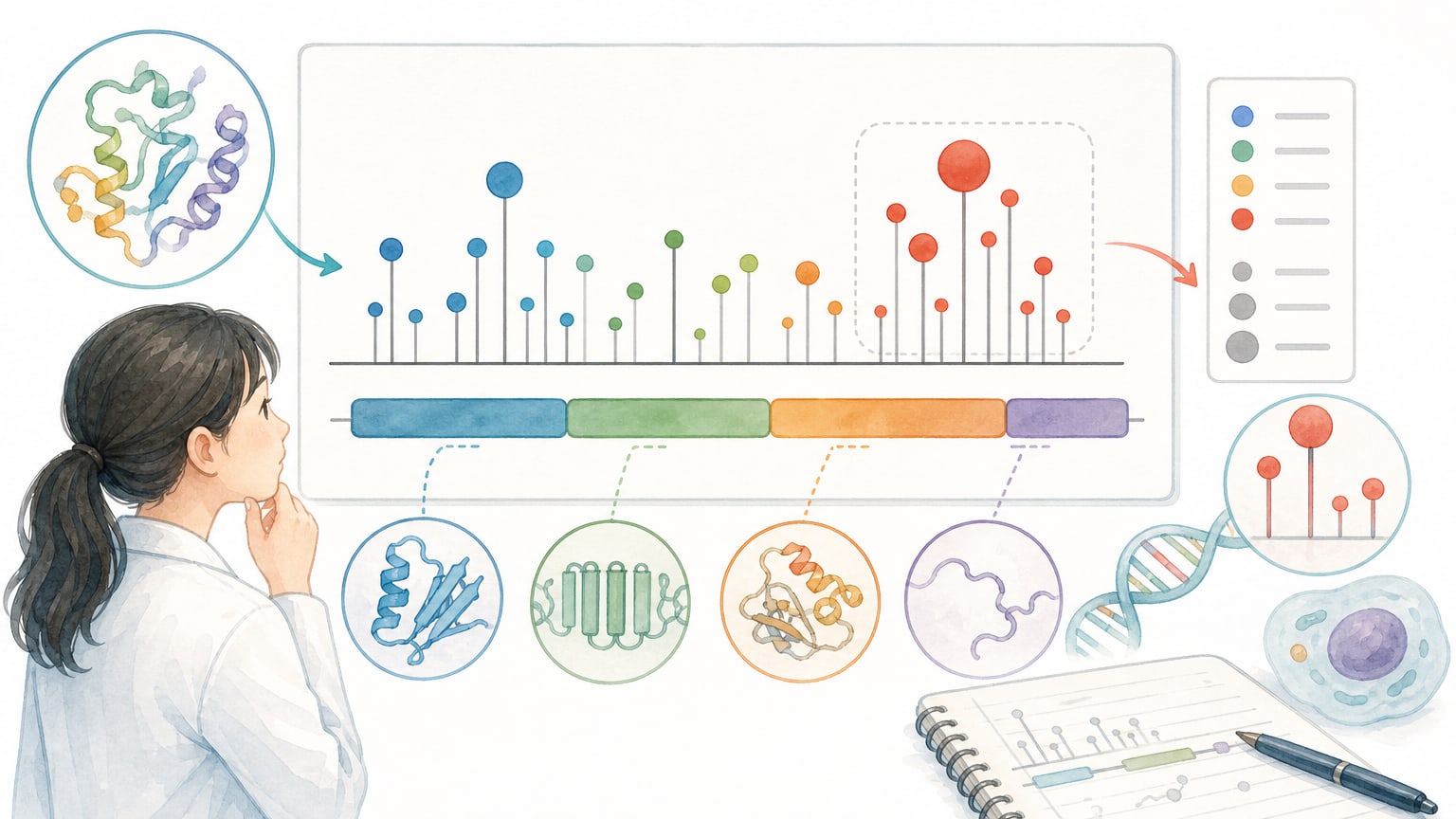

Lollipop plotは、遺伝子、タンパク質、ゲノム領域などの位置に沿って、変異やイベントを棒と丸で示すFigureです。どの位置に変化が集まっているかを直感的に見せるために使われます。
読むときは、棒の高さや丸の大きさだけでなく、位置、ドメイン、サンプル背景を合わせて確認します。変異が多い場所が、機能的にどの領域に当たるのかを見ることが重要です。
このFigureで何を見るか
Section titled “このFigureで何を見るか”このFigureでは、丸の位置、棒の高さ、丸の大きさや色、機能ドメインとの重なりを確認します。変異が散らばっているのか、特定の領域に集まっているのかを見ます。
図の構成要素
Section titled “図の構成要素”- 横軸: タンパク質のアミノ酸位置、またはゲノム座標を示します。
- 丸や棒: 変異の位置、頻度、種類を表します。
- ドメイン: 機能領域、結合領域、活性部位などが下に示されることがあります。
- 色や形: 変異タイプ、サンプル群、影響予測を示すことがあります。
- 注釈: hot spot、known variantなどの説明が付くことがあります。
- 横軸がタンパク質位置かゲノム位置かを確認します。
- 丸の大きさや棒の高さが何を表すかFigure legendで確認します。
- 変異が特定の領域やドメインに集まるかを見ます。
- 変異タイプやサンプル数を確認します。
- 機能的意味は、実験や既知知識に戻して慎重に解釈します。
タンパク質上の位置を読む場合はタンパク質とは何かとタンパク質構造が役に立ちます。変異の言葉は遺伝的変異とは何かと変異とは何かで整理します。
よくある誤解
Section titled “よくある誤解”- 丸が大きい変異を、必ず機能的に重要だと読む。
- ドメイン上にあるだけで、機能への影響が証明されたと考える。
- サンプル数やデータベース由来を確認しない。
- mutation、variant、alterationなどの用語の違いを見落とす。
